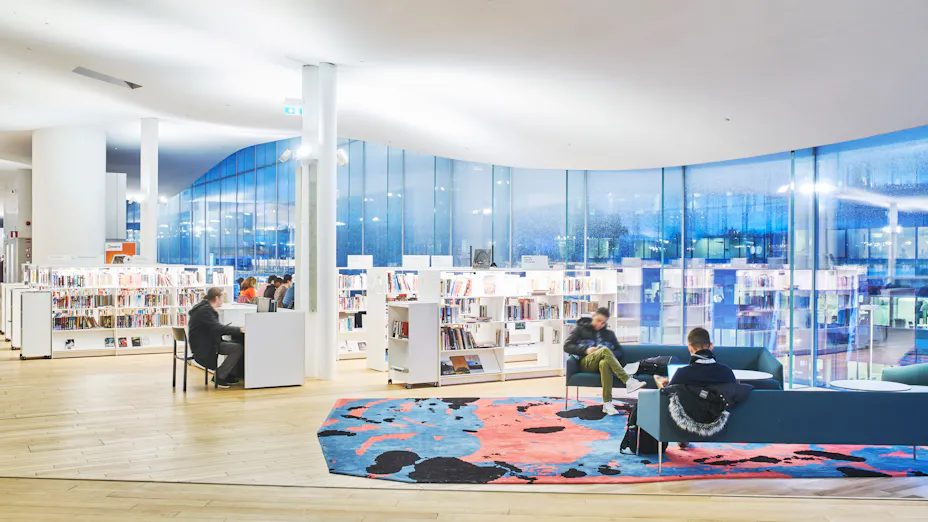

”Kirjataivaaksi” nimetyssä tilassa on 14 kattoikkunaa, joiden suppilon muotoiset valokuilut läpäisevät kattorakenteen. Akustisesti ja visuaalisesti yhtä vaativaa kattoratkaisua ei ole ennen Suomessa tehty.
Yli 5 000 neliömetrin yhtenäinen alakatto perustuu Rockfon Mono Acoustic -ratkaisuun, joka mahdollistaa suunnittelun monipuolisuuden, tasovaihtelut ja kaarevat, saumattomat pinnat. Rockfon Mono Acoustic tarjoaa myös optimaaliset akustiset ominaisuudet.
Kivivilla taipui käsityönä eri muotoihin
Oodin alakaton suunnittelussa ja toteutuksessa on otettu Rockfon Mono Acoustic -ratkaisusta kaikki hyöty irti ja tuloksena on ”hehtaarikatto”, jossa ei ole yhtään identtistä neliötä.
– Kirjataivaan alakatto asennettiin paikalleen täysin käsityönä. Sekä työnjohto että asentajat kävivät hyvissä ajoin kouluttautumassa Rockfonin tehtaalla Belgiassa. Koulutuksen pääpainona oli löytää parhaat mahdolliset työmenetelmät, joilla kivivillalevyt saadaan muokattua mitä erilaisimpiin muotoihin, toimitusjohtaja Niko Oinonen alakattourakasta vastanneesta Sisärakennustekniikka SRT Oy:stä kertoo.
– Tietomallinnus on monelle insinöörille arkipäivää, mutta Oodin työmaalla tietomallinnus oli ahkerassa käytössä myös alakattoasentajilla. Sujuva ja säännöllinen yhteistyö arkkitehdin, rakennesuunnittelijan sekä pääurakoitsijan kanssa mahdollisti yksinkertaisten rakennusmateriaalien muuttamisen työmaalla ennennäkemättömän upeaksi ja monimuotoiseksi akustiikkaratkaisuksi, Oinonen toteaa.
Design-alakatto asennettiin kattoon kiinnitettyihin, Saksassa valmistettuihin metallirankoihin. Kaareviin muotoihin asennettiin 40 millimetrin paksuisia kivivillalevyjä, joihin ruiskutettiin parin millimetrin vahvuinen pinnoite.
Katon toteutus sujui aivan suunnitelmien mukaan. Tiivis urakka kesti kymmenen viikkoa ja lopputulos on kuin taideteos.
Viihtyisä ja turvallinen olohuone kaupunkilaisille
Keskuskirjasto Oodista tulee elävä kohtaamispaikka keskelle Helsinkiä. Nykymuotoinen kirjasto on virikkeellinen monitoimitila, jossa on myös paljon ääntä. Siksi alakaton tuli olla myös akustiikaltaan huippuluokkaa.
– Pinnan piti olla sekä kova että sopivan huokoinen, jotta ääntä imeytyy alakattorakenteeseen. Juuri sopivan paksuisella ruiskutuspinnalla saatiin nämä molemmat todella haastavat vaatimukset täyttymään yhtä aikaa, kertoo Rockfon Oy:n avainasiakaspäällikkö Markus Salin.
Oodin suunnittelun lähtökohtana oli terveellinen, turvallinen ja viihtyisä rakennus.
– Kaikki nämä asiat käyvät toteen erinomaisesti, sanoo projektinjohtaja Erkki Pekkanen Ramboll CM Oy:stä. Ramboll toimi projektissa sekä rakennuttajakonsulttina että rakennesuunnittelijana.
Rockfonin akustiset ratkaisut turvaavat hyvää sisäilmaa, koska kivivillainen materiaali ei sisällä mitään orgaanisia aineita eikä se ime itseensä kosteutta. Kivivilla ei toimi mikro-organismien kuten homeen kasvualustana.
– Näin ollen kyseisen rakenteen homehtumisriski jää erittäin pieneksi. Se on tärkeää terveellisen sisäilman kannalta, Pekkanen jatkaa.
Koska kivivilla ei reagoi sisätilassa muuttuviin olosuhteisiin, se säilyttää sekä muotonsa että värinsä.
Tilojen valaistuksella on suuri merkitys viihtyvyydelle ja turvallisuudelle. Oodin vaalea alakatto ei ime itseensä valoa, vaan heijastaa ja hajottaa sitä. Tilan valaistus on luonnollinen, mutta tehokas ja samalla säästetään muun valaistuksen tarvitsemaa sähköenergiaa.
Kaikki Rockfonin ratkaisut edistävät rakennukselle myönnettävien DGNB-, LEED®- ja BREEAM®-sertifiointien saavuttamista.
Helsingin keskustakirjasto
- Rakennuttaja: Helsingin kaupunki, Kaupunkiympäristön toimialarakennukset
- Rakennuttajakonsultti: Ramboll CM Oy
- Arkkitehtisuunnittelu: Arkkitehtitoimisto ALA Oy
- Rakennesuunnittelu: Ramboll Finland Oy
- Projektinjohtourakoitsija: YIT Rakennus Oy Helsinki
- Rakennusaika: 11/16–12/18
- Kustannusarvio: 98 miljoonaa euroa
- Bruttopinta-ala: 17 250 neliömetriä
- Yläkerroksen akustisen ja muotoillun alakaton ratkaisu: Rockfon Suomi
