Chicago Metallic™ T24 Click 2890

24 mm:n ristikko, vakiomallinen pääkannatin ja napsautettavat välilistat
Takaisin

Asennus

CMC - Click2-DE

Coupling

Takaisin

Ominaisuudet

Kantokyky Kantokyky

Chicago Metallic® T24 Click 2890 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Suurin taipuma
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 1200 x 600 10.9 17.9
1200 1500 x 600 6.3 10.5
Korroosion kestävyys Korroosion kestävyys B
Reagoiminen tuleen Reagoiminen tuleen A1
Ympäristö Ympäristö Täysin kierrätettävä
Back

Chicago Metallic® T24 Click 2890 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Suurin taipuma
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 1200 x 600 10.9 17.9
1200 1500 x 600 6.3 10.5
Back
Back
Back
Takaisin

Profiilit ja Lisävarusteet

Pääkannatin

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
Pääkannatin
2800.tif Pääkannatin T24 Click / Hook 3600 38 24 T24 MR CL&HK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 36 Lovien suuri etäisyys (: 50 / 100 / 34 x 100 / 50

Välilista

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
Välilista

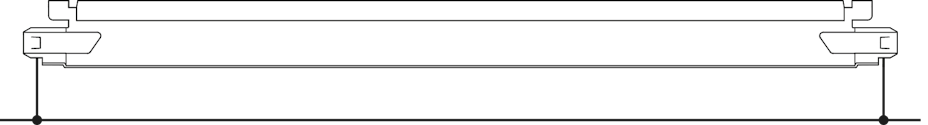

-289130001-CZ.tif Välilista T24 Click 300 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 300 / /

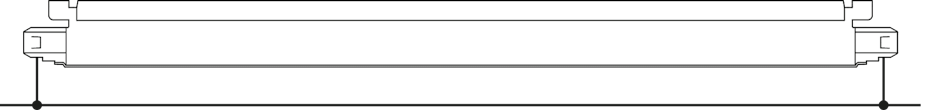

2895.tif Välilista T24 Click 1500 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 1500 / /
-2894.tif Välilista T24 Click 1200 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 3 Lovien suuri etäisyys (: 300 / 300 / 300 / 300
-2891-2893.tif Välilista T24 Click 900 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 900 / /
-2892.tif Välilista T24 Click 600 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 1 Lovien suuri etäisyys (: 300 / / / 300

Seinälista vaihtoehdot

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
L-lista
-1420.tif L-lista 24x24 3050mm 3050 24 24 L24x24 Matt White 11 Pakkaustiedot
-1420.tif L-lista 24x24 3050mm valkoinen 3050 24 24 L24x24 Valkoinen 001 Pakkaustiedot
Kaksoiskulmalista
-1460 side view.tif Kaksoiskulmalista, W-kirjaimen muoto, H, 3050 3050 15 10 W10x15 Värit Pakkaustiedot

Tarvike vaihtoehdot

Komponentin kuvausus Korkeus Tuoteryhmä Pakkaus
2-tasoklipsi
123.tif DLC-klipsi DLC Pakkaustiedot
Suorakiinnike
MH Flathanger 1.jpg Jousen asennusklipsi H = 89 mm 100/C 36,3 FH T24 HOOK Pakkaustiedot
ACC SUSP FIX CLIP & NAIL H=50 MM 100C.tif Suorakiinnike Chicago Metallic™ - 3 eri kokoa + lukitusosa 50 SH 50 Pakkaustiedot
Asennusklipsi
Wall spring fixt_v3.tif Reunajousi FIXT WSF Pakkaustiedot
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 36 Lovien suuri etäisyys (: 50 / 100 / 34 x 100 / 50
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 300 / /
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 1500 / /
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 3 Lovien suuri etäisyys (: 300 / 300 / 300 / 300
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 900 / /
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 1 Lovien suuri etäisyys (: 300 / / / 300
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
