Rockfon® System T24 E

E reunamuotolevyihin perustuva alakattojärjestelmä, osittain näkyvä 24 mm:n listajärjestelmä
Lataa asennusohje
Lataa asennusohje
Takaisin
Helppo ja nopea asennus
Pääkannatus- ja välilistojen 38 mm:n korkeus helpottaa kiinteistötekniikan integroimista.
Kaikki levyt voidaan purkaa ja ripustimia tarvitaan vähemmän, joten yläpuoliseen kiinteistötekniikkaan päästään käsiksi nopeasti ja helposti.
Rockfon System T24 E on oikea valinta, kun listat halutaan jättää näkyviin osittain (E-reunamuoto).
Järjestelmä voidaan ripustaa halutulle korkeudelle käyttämällä Chicago Metallic™ T24 Click 2790 -listoja tai asentaa suoraan välipohjaan asennuskiinnikkeiden avulla.
Listajärjestelmä tekee asentamisesta helppoa ja nopeaa. Lisäksi järjestelmä voidaan purkaa.
Rockfon System T24 E -listojen osittain piiloon jäävään listajärjestelmään osien leveys on 24 mm. Kaikki osat on valmistettu sinkitystä teräksestä. Niiden pinta on sileä ja valkoinen.
Järjestelmä koostuu pääkannatuslistoista, välilistoista, reunalistoista, ripustimista ja laajasta tarvikevalikoimasta. Kaikkien T-kannatusprofiilien korkeus on 38 mm, joten alakatosta tulee vakaa ja kiinteistötekniikka on helppo integroida. Kaikki levyt voidaan purkaa.
E-reunamuodolla varustetut Rockfon-levyt ovat saatavana useina moduulikokovaihtoehtoina.
Listajärjestelmän asettelu määräytyy valittujen kokojen mukaan.

Asennus

CMC - Click2-DE

Coupling

section_-2890

Poikkileikkaus

Takaisin

Yhteensopivat reunamuodot

Osittain piiloon jäävä listajärjestelmä Tuotekuvaus
E24 E24 E24-reunamuodolla varustetut alakattolevyt asennetaan näkyviin jäävään ja upotettuun listajärjestelmään, jolloin levyjen väliin jää varjoja. Levyjen reunat ovat suorat tai viistetyt, ja ne voidaan asentaa T24-listajärjestelmään. E-reunamuodolla varustetut alakattolevyt voidaan purkaa.
E24 E24 E24-reunamuodolla varustetut alakattolevyt asennetaan näkyviin jäävään ja upotettuun listajärjestelmään, jolloin levyjen väliin jää varjoja. Levyjen reunat ovat suorat tai viistetyt, ja ne voidaan asentaa T24-listajärjestelmään. E-reunamuodolla varustetut alakattolevyt voidaan purkaa.

Yhteensopivat kattolevyt

Kattolevy Paksuus mm 1200 x 1200 1200 x 600 1500 x 600 1800 x 600 2100 x 600 2400 x 600 600 x 600 900 x 900
Rockfon Color-all® 20
Rockfon Sonar® Bas 20
Rockfon Blanka® 20
- 25
Rockfon® Artic 15
Rockfon Color-all® Special 20
Rockfon Blanka® Activity 40
Rockfon Sonar® 20
- 25
Rockfon Sonar® Activity 40
Rockfon® Tropic Plus 15
- 20
- 40

Ominaisuudet

Kantokyky Kantokyky

Rockfon® System T24 E™ Click 2890 deflection

 Kg/m²
Ripustusetäisyys (mm) Moduulikoko (mm) Suurin taipuma
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 900 x 900 18.6 30.4*
1200 1200 x 600 10.9 17.9
1200 1200 x 900 8.6 14.2
1200 1200 x 1200 7.2 11.7
1200 2100 x 600 32.9 34.7*
1200 2400 x 600 31.3 34.5*
Korroosion kestävyys Korroosion kestävyys Luokka B (EN13964)
Purettava Purettava Rockfon System T24 A järjestelmään asennetut levyt ovat täysin irrotettavissa
Palonvastustuskyky Palonvastustuskyky Tietyt Rockfon-alakatot on testattu ja luokiteltu eurooppalaisen EN 13501-2 -standardin ja/tai kansallisten standardien
mukaisesti. Saat lisätietoja ottamalla yhteyden Rockfoniin.
Back

Rockfon® System T24 E™ Click 2890 deflection

 Kg/m²
Ripustusetäisyys (mm) Moduulikoko (mm) Suurin taipuma
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 900 x 900 18.6 30.4*
1200 1200 x 600 10.9 17.9
1200 1200 x 900 8.6 14.2
1200 1200 x 1200 7.2 11.7
1200 2100 x 600 32.9 34.7*
1200 2400 x 600 31.3 34.5*
Back
Back
Back

Reunamuodot

51

E-reunamuoto - reunassa varjolista .

Takaisin

Profiilit ja Lisävarusteet

Tarvikkeet

Komponentin kuvausus Pituus Korkeus Tuoteryhmä Pakkaus
Erilaiset sovellukset
OPV 08.TIF.tif Täyte palikka- Valkoinen 8 FB T24 001 Pakkaustiedot
Filler block.png Täyte palikka- Musta 24 8 FB T24 88 Pakkaustiedot
Asennusklipsi
HDC 1.tif Kiinnikkeitä levypaksuuksille 15 -20 mm (A-reunamuoto), 15 -30 mm (E-reunamuoto), 20 -25 mm (X-, M- ja Z-reunamuoto) ja 20-30 mm (D-reunamuoto) HDC 1 Pakkaustiedot
HDC 2.tif Kiinnikkeitä levypaksuuksille 25 -30 mm (A-reunamuoto) ja 40 mm (E, D-reunamuoto) HDC 2 Pakkaustiedot
HDC 3.tif Kiinnikkeitä 40 mm paksuille levyille (A-reunamuoto) ja 50 mm (D-reunamuoto) HDC 3 Pakkaustiedot
Wall spring fixt_v3.tif Reunajousi FIXT WSF Pakkaustiedot
Suorakiinnike
ACC SUSP FIX CLIP & NAIL H=50 MM 100C.tif Suorakiinnike Chicago Metallic - 3 eri kokoa + lukitusosa 50 SH 50 Pakkaustiedot
Ripustustarvikkeet
twist clip with bolt with hole (1).jpg Ripustusklipsi silmukalla ja M6 kierteellä (T24) FCT T24 EYE M6 Pakkaustiedot

Seinälistat

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
L-lista
-1420.tif L-lista 24x24 3050mm 3050 24 24 L24x24 Matt White 11 Pakkaustiedot
-1420.tif L-lista 24x24 3050mm valkoinen 3050 24 24 L24x24 Valkoinen 001 Pakkaustiedot
Kaksoiskulmalista
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Kaksoiskulmalista, W-kirjaimen muoto, H, 3050 3050 15 10 W10x15 Värit Pakkaustiedot
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Kaksoiskulmalista, W-kirjaimen muoto, H, 3050 3050 15 7,8 W8x12 Värit Pakkaustiedot

Pääkannatin

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
Pääkannatin

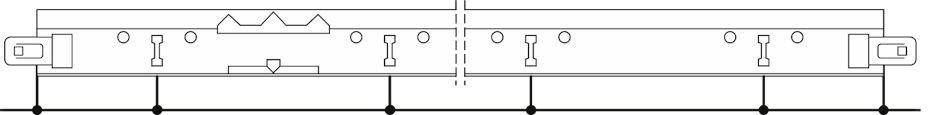

2800.tif Pääkannatin T24 Click / Hook 3600 38 24 T24 MR CL&HK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 36 Lovien suuri etäisyys (: 50 / 100 / 34 x 100 / 50

Välilista

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
Välilista

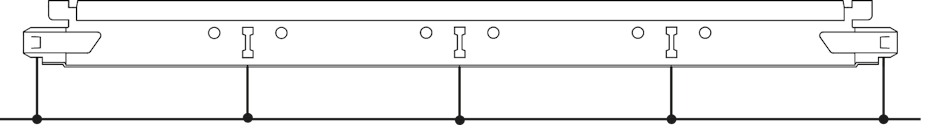

-2894.tif Välilista T24 Click 1200 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 3 Lovien suuri etäisyys (: 300 / 300 / 300 / 300

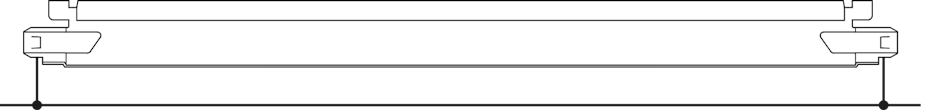

-2891-2893.tif Välilista T24 Click 900 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 900 / /

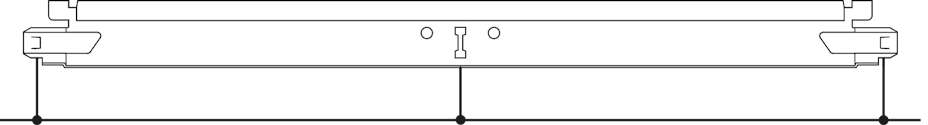

-2892.tif Välilista T24 Click 600 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 1 Lovien suuri etäisyys (: 300 / / / 300
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 36 Lovien suuri etäisyys (: 50 / 100 / 34 x 100 / 50
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 3 Lovien suuri etäisyys (: 300 / 300 / 300 / 300
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 900 / /
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 1 Lovien suuri etäisyys (: 300 / / / 300
Takaisin

Lataukset

documents





pdf dwg
DoP-RFN-ACCHDCECRD-A03 - Kiinnikkeitä levypaksuuksille 15 -20 mm (A-reunamuoto), 15 -30 mm (E-reunamuoto), 20 -25 mm (X-, M- ja Z-reunamuoto) ja 20-30 mm (D-reunamuoto)
DoP-RFN-ACCHDCECRD-A03 - Kiinnikkeitä levypaksuuksille 15 -20 mm (A-reunamuoto), 15 -30 mm (E-reunamuoto), 20 -25 mm (X-, M- ja Z-reunamuoto) ja 20-30 mm (D-reunamuoto)

pdf
DoP-RFN-0199-041-2 - Rockfon Color-all® Special
DoP-RFN-0199-041-2 - Rockfon Color-all® Special

pdf
DoP-RFN-0206-041-1 - Rockfon® Tropic Plus
DoP-RFN-0206-041-1 - Rockfon® Tropic Plus

pdf
DoP-RFN-T2438MC-A03 - Välilista T24 Click
DoP-RFN-T2438MC-A03 - Välilista T24 Click

pdf
DoP-RFN-PTLR-A03 - L-lista 24x24 3050mm
DoP-RFN-PTLR-A03 - L-lista 24x24 3050mm

pdf
DoP-RFN-T2438MD-A03 - Pääkannatin T24 Click / Hook
DoP-RFN-T2438MD-A03 - Pääkannatin T24 Click / Hook

pdf
DoP-RFN-0125-041-5 - Rockfon Hub®
DoP-RFN-0125-041-5 - Rockfon Hub®

pdf
DoP-RFN-0076-021-2 - Rockfon® Artic
DoP-RFN-0076-021-2 - Rockfon® Artic

pdf
DoP-RFN-ACCVA-D03 - Reunajousi FIXT
DoP-RFN-ACCVA-D03 - Reunajousi FIXT

pdf
DoP-RFN-0140-041-4 - Rockfon Blanka®
DoP-RFN-0140-041-4 - Rockfon Blanka®

pdf
DoP-RFN-ACCSUSPFIX-C02 - Suorakiinnike Chicago Metallic - 3 eri kokoa + lukitusosa
DoP-RFN-ACCSUSPFIX-C02 - Suorakiinnike Chicago Metallic - 3 eri kokoa + lukitusosa

pdf
DoP-RFN-ACCSUSPFIX-K03 - Ripustusklipsi silmukalla ja M6 kierteellä (T24)
DoP-RFN-ACCSUSPFIX-K03 - Ripustusklipsi silmukalla ja M6 kierteellä (T24)

pdf
DoP-RFN-0141-041-3 - Rockfon Blanka® Activity
DoP-RFN-0141-041-3 - Rockfon Blanka® Activity

pdf
DoP-RFN-PTW-A02 - Kaksoiskulmalista, W-kirjaimen muoto, H, 3050
DoP-RFN-PTW-A02 - Kaksoiskulmalista, W-kirjaimen muoto, H, 3050

pdf
DoP-RFN-0064-041-4 - Rockfon Sonar® Bas
DoP-RFN-0064-041-4 - Rockfon Sonar® Bas

pdf
Rockfon® System T24 E | Asennusohje
Rockfon® System T24 E | Asennusohje

pdf
DoP-RFN-0079-041-4 - Rockfon Sonar® Activity
DoP-RFN-0079-041-4 - Rockfon Sonar® Activity

pdf
Rockfon System T24 A/E - E-reuna - Wall connection on wood | CAD
Rockfon System T24 A/E - E-reuna - Wall connection on wood | CAD

pdf
dwg
Rockfon System T24 A/E - E-reuna - Wall connection | CAD
Rockfon System T24 A/E - E-reuna - Wall connection | CAD

pdf
dwg
Rockfon System T24 A/E - E-reuna - Wall connection shadowtrim | CAD
Rockfon System T24 A/E - E-reuna - Wall connection shadowtrim | CAD

dwg
pdf
Rockfon System T24 A/E - E-reuna - Gypsum frieze | CAD
Rockfon System T24 A/E - E-reuna - Gypsum frieze | CAD

dwg
pdf
Rockfon System T24 A/E - E-reuna - Järjestelmän kuvaus | CAD
Rockfon System T24 A/E - E-reuna - Järjestelmän kuvaus | CAD

dwg
pdf
DoP-RFN-0061-041-5 - Rockfon Sonar®
DoP-RFN-0061-041-5 - Rockfon Sonar®

pdf
