Rockfon® System XL T24 E™

Alakattojärjestelmä jossa osittain piiloon jäävät, 24 mm leveät listat ja E-reunaiset levyt
Takaisin

Asennus

CMC - Click2-DE

Coupling

section_-2890

Poikkileikkaus

Takaisin

Yhteensopivat reunamuodot

Osittain piiloon jäävä listajärjestelmä Tuotekuvaus
E24 E24 E24-reunamuodolla varustetut alakattolevyt asennetaan näkyviin jäävään ja upotettuun listajärjestelmään, jolloin levyjen väliin jää varjoja. Levyjen reunat ovat suorat tai viistetyt, ja ne voidaan asentaa T24-listajärjestelmään. E-reunamuodolla varustetut alakattolevyt voidaan purkaa.
E24 E24 E24-reunamuodolla varustetut alakattolevyt asennetaan näkyviin jäävään ja upotettuun listajärjestelmään, jolloin levyjen väliin jää varjoja. Levyjen reunat ovat suorat tai viistetyt, ja ne voidaan asentaa T24-listajärjestelmään. E-reunamuodolla varustetut alakattolevyt voidaan purkaa.

Yhteensopivat kattolevyt

Kattolevy Paksuus mm 600 x 600 1200 x 600 1800 x 600
Rockfon Color-all® 20
Rockfon Sonar® Bas 20
Rockfon® Tropic 15
Rockfon Blanka® 20
Rockfon® Koral 15

Ominaisuudet

Kantokyky Kantokyky

Rockfon® System XL T24 E™ Click 2890 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Enimmäiskuormitus
2.5 mm 4.0 mm
1200 600 x 600 2.8 5.2
1200 900 x 900 - 3.5
1200 1200 x 600 - 2.5
1200 1200 x 900 - 2.3
1200 1800 x 600 3.3 5.7
Korroosion kestävyys Korroosion kestävyys Luokka B (EN13964)
Purettava Purettava Rockfon System XL T24 E järjestelmään asennetut levyt ovat täysin irrotettavissa
Palonvastustuskyky Palonvastustuskyky Tietyt Rockfon-alakatot on testattu ja luokiteltu eurooppalaisen EN 13501-2 -standardin ja/tai kansallisten standardien mukaisesti. Saat lisätietoja ottamalla yhteyden Rockfoniin.
Back

Rockfon® System XL T24 E™ Click 2890 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Enimmäiskuormitus
2.5 mm 4.0 mm
1200 600 x 600 2.8 5.2
1200 900 x 900 - 3.5
1200 1200 x 600 - 2.5
1200 1200 x 900 - 2.3
1200 1800 x 600 3.3 5.7
Back
Back
Back

Reunamuodot

10

E-reunamuoto - reunassa kulmalista. Muista aina lukita levyt reunajousella.

Takaisin

Profiilit ja Lisävarusteet

Pääkannatin

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
Pääkannatin
2800.tif Pääkannatin T24 Click / Hook 3600 38 24 T24 MR CL&HK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 36 Lovien suuri etäisyys (: 50 / 100 / 34 x 100 / 50

Välilista

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
Välilista
2896.tif Välilista T24 Click 1800 38 24 T24 CT CLICK Matt White 11 Pakkaustiedot

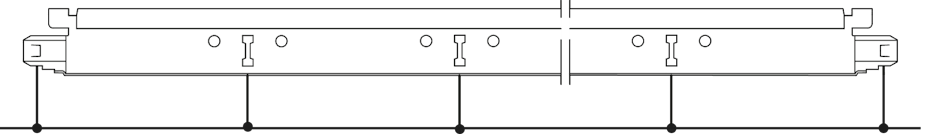

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 5 Lovien suuri etäisyys (: 300 / 300 / 3 x 300 / 300
-2894.tif Välilista T24 Click 1200 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 3 Lovien suuri etäisyys (: 300 / 300 / 300 / 300
-2891-2893.tif Välilista T24 Click 900 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 900 / /
-2892.tif Välilista T24 Click 600 38 24 T24 CT CLICK Värit Pakkaustiedot

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 1 Lovien suuri etäisyys (: 300 / / / 300

Seinälista vaihtoehdot

Komponentin kuvausus Pituus Korkeus Leveys Tuoteryhmä Värit Pakkaus
L-lista
-1420.tif L-lista 24x24 3050mm 3050 24 24 L24x24 Matt White 11 Pakkaustiedot
-1420.tif L-lista 24x24 3050mm valkoinen 3050 24 24 L24x24 Valkoinen 001 Pakkaustiedot
Kaksoiskulmalista
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Kaksoiskulmalista, W-kirjaimen muoto, H, 3050 3050 15 10 W10x15 Värit Pakkaustiedot
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Kaksoiskulmalista, W-kirjaimen muoto, H, 3050 3050 15 7,8 W8x12 Värit Pakkaustiedot

Tarvike vaihtoehdot

Komponentin kuvausus Pituus Korkeus Tuoteryhmä Pakkaus
Erilaiset sovellukset
OPV 08.TIF.tif Täyte palikka- Valkoinen 8 FB T24 001 Pakkaustiedot
System T24X wall bracket 20190219 A1.jpg Seinä ja kannatusosa T listajärjestelmiin WBB T Pakkaustiedot
Filler block.png Täyte palikka- Musta 24 8 FB T24 88 Pakkaustiedot
2-tasoklipsi
123.tif DLC-klipsi DLC Pakkaustiedot
Asennusklipsi
HDC 1.tif Kiinnikkeitä levypaksuuksille 15 -20 mm (A-reunamuoto), 15 -30 mm (E-reunamuoto), 20 -25 mm (X-, M- ja Z-reunamuoto) ja 20-30 mm (D-reunamuoto) HDC 1 Pakkaustiedot
HDC 2.tif Kiinnikkeitä levypaksuuksille 25 -30 mm (A-reunamuoto) ja 40 mm (E, D-reunamuoto) HDC 2 Pakkaustiedot
Wall spring fixt_v3.tif Reunajousi FIXT WSF Pakkaustiedot
Suorakiinnike
ACC SUSP FIX CLIP & NAIL H=50 MM 100C.tif Suorakiinnike Chicago Metallic™ - 3 eri kokoa + lukitusosa 50 SH 50 Pakkaustiedot
Ripustustarvikkeet
twist clip with bolt with hole (1).jpg Ripustusklipsi silmukalla ja M6 kierteellä (T24) FCT T24 EYE M6 Pakkaustiedot
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 36 Lovien suuri etäisyys (: 50 / 100 / 34 x 100 / 50
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 5 Lovien suuri etäisyys (: 300 / 300 / 3 x 300 / 300
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 3 Lovien suuri etäisyys (: 300 / 300 / 300 / 300
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 0 Lovien suuri etäisyys (: / 900 / /
Takaisin

Lovien ja kiinnikeaukkojen paikat

Lovien ja kiinnikeaukkojen paikat
Lovet: 1 Lovien suuri etäisyys (: 300 / / / 300
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
Takaisin
